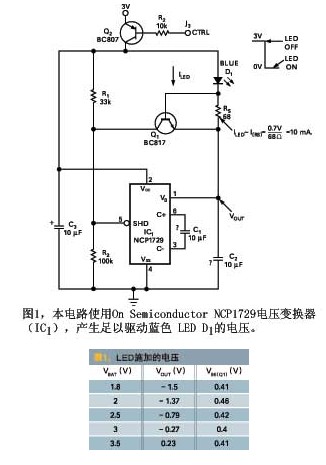

當采用的電源電壓不能滿足或超過了LED的3V正向壓降時，使用藍色LED就會遇到麻煩。本設計實例說明如何用一節3V電池或其它電源驅動一支藍色LED.圖1電路采用了On Semiconductor的NCP1729電壓變換器（IC1），產生足以驅動藍色LED D1的電壓。晶體管Q1用作LED正向電流的恒流限流器。當通過LED和RS的電流增加某個水平，即能提供足夠的基射極電壓使Q1導通時，Q1的集電極從R1和R2構成的分壓器吸收電流，迫使IC1關斷。當RS上的電壓降低于Q1的基射極導通閾值時，電壓變換器重新啟動。將晶體管Q2基極通過R2拉至地電位，接通該電路。

在本應用中，LED的壓降大約是 3.3V,正向偏置電流為10mA.表1列出了在不同電池電壓值下LED 上施加的電壓VBAT + |VOUT|,以及Q1基射極電壓。
